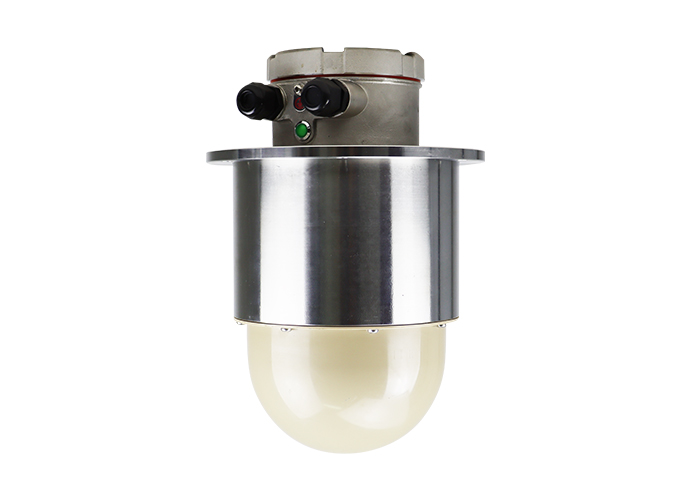

3D雷达物位仪
HR3D-RMLI系列是我公司在雷达物位仪产品开发、应用的基础上，根据市场需求和高频雷达测量特性设计研发的产品。3D雷达物位仪基于调频连续波（FMCW）测量技术，采用本公司专有的雷达波束扫描方案，实现了物料的多点扫描及3D成像。3D雷达物位仪可以安装在多种类型料仓上，对料仓内的物料进行电磁波束的扫描，通过RS485数据接口，将多点扫描数据上传给计算机，经成像软件算法计算，呈现料仓内物料的3D图像，同时得到物料最高点、最低点、平均物位、物料体积、重量等信息。 对于一些不要求成像显示的场合，通过3D物位仪本身嵌入式软件计算，可以将用户关心的料仓内物料的特定信息传送给工业控制系统。
产品参数
| 型号 | HR3D-F70 | |
| 量程 | 70m | |
| 工作频率 | 120~140GHz | |
| 扫描点数 | ≥76个 | |
| 扫描角度 | 水平360° 俯仰90° | |
| 扫描周期 | 1~5min | |
| 体积测量精度 | ≤2% | |
| 供电电压 | DC12~28V | |
| 最大功率 | 12W | |
| 工作温度 | -25°C~60°C | |
| 防护等级 | IP67 | |
| 法兰尺寸 | 210mm | |
| 信号输出 | 2 路 RS485/4~20mA/蓝牙 | |
| 防爆等级 | Ex ia IIIC T200 90℃ Da | |
功能优势
